Меню из YAML¶
Меню — это набор настроек устройства: целевая температура, гистерezис, пороги вентилятора. На idryer-core меню описывается одним файлом menu.yaml, а всё остальное — C++-структуры, сохранение в энергонезависимую память (NVS) и публикация на портал — генерируется автоматически.
Это один из ключевых блоков ядра. Вы не пишете код хранения настроек и не придумываете формат для портала — вы только перечисляете параметры в YAML.
Зачем меню¶
После предыдущих шагов устройство читает датчики, но все пороги «зашиты» в код. Меню решает три задачи сразу:
- хранение: значения переживают перезагрузку (NVS);
- управление с портала: портал показывает каждый пункт меню по его типу (число, переключатель);
- единый источник правды: один файл описывает и память, и интерфейс.
Как работает¶
Один файл menu.yaml проходит через генератор при сборке:
Портал рисует каждый пункт меню по его типу. role: даёт пункту переведённую подпись из контракта ядра; пункт без role: показывается со своим title.
Не редактируйте сгенерированные файлы
Файлы menu_state.*, menu_bindings.*, menu_ids.h и другие создаёт генератор. Правьте только menu.yaml и пересобирайте — иначе ваши изменения затрутся.
Имя константы пункта складывается просто: MENU_ плюс его id заглавными. Пункт target_temp даёт MENU_TARGET_TEMP, hysteresis — MENU_HYSTERESIS. Эти константы понадобятся в главе 7.
Шаг 1. Скопируйте шаблон¶
В библиотеке есть шаблон меню. Скопируйте его в проект:
Шаг 2. Подключите генерацию при сборке¶
Скопируйте образец хука из проекта iDryer-Storage (его можно взять как есть, настраивать не нужно):
mkdir -p extra_scripts
cp path/to/iDryer-Storage/extra_scripts/pre_gen_menu.py extra_scripts/pre_gen_menu.py
Затем в platformio.ini добавьте в секцию [env:cabinet] строку -Isrc/menu (чтобы код видел #include <menu_state.h>) и подключите хук через extra_scripts:
[env:cabinet]
; ... platform / board / lib_deps из главы 4 — без изменений ...
build_flags =
-Isrc/menu ; ← добавили: путь к сгенерированному меню
-DIDRYER_API_BASE='"https://portal.idryer.org/api"'
-DMQTT_BROKER='"mqtt.idryer.org"'
-DMQTT_PORT=8883
-DMQTT_USE_TLS=1
extra_scripts = ; ← добавили
pre:extra_scripts/pre_gen_menu.py
Хук сам найдёт генератор по пути lib/idryer-core/menu/menu_gen.py, поэтому библиотека должна быть подключена через lib/ (симлинк или копия), как описано в главе 4. Генератор запускает PlatformIO своим Python — отдельно ставить ничего не нужно. Если сборка всё же падает на этом шаге, покажите текст ошибки в сообществе: Telegram, Discord.
Шаг 3. Опишите параметры шкафа¶
Откройте src/menu/menu.yaml. В шаблоне уже есть корневой пункт root с массивом children и примерами параметров. Удалите примеры (my_param, my_flag, my_mode_group) и добавьте свои внутрь children. Два последних пункта — units_count и language — оставьте на месте: это фиксированный контракт с порталом.
Для базового шкафа достаточно нескольких параметров.
Целевая температура хранения:
- id: target_temp
type: value
role: storage.target_temperature # подпись из контракта ядра
title: { ru: "ТЕМПЕРАТУРА", en: "TARGET TEMP" }
unit: { ru: "°C", en: "°C" }
vtype: uint16
min: 30
max: 50
step: 1
bind: target_temp # NVS-ключ (≤ 15 символов)
persist: true
scope: global
default: 45
Гистерезис (на сколько градусов температура может уйти ниже цели, прежде чем снова включится нагрев):
- id: hysteresis
type: value
title: { ru: "ГИСТЕРЕЗИС", en: "HYSTERESIS" }
unit: { ru: "°C", en: "°C" }
vtype: uint8
min: 1
max: 5
step: 1
bind: hysteresis
persist: true
scope: global
default: 2
role: — это закрытый список
Значение role: нельзя придумать произвольно — оно должно быть из списка canonical_roles контракта ядра. Если подходящей роли нет, сборка остановится и покажет список допустимых. Для шкафа хранения подходят роли семейства storage.*: storage.target_temperature, storage.target_humidity, storage.start, storage.stop. Полный список — в шапке menu.template.yaml. role: необязателен: параметр без него (как гистерезис выше) хранится и публикуется так же, только подпись берётся из title.
Ограничения, которые нельзя нарушать:
bind— не длиннее 15 символов (лимит ключа NVS);- не добавляйте поле
widget:вmenu.yaml— портал и приложение его не читают: пункт меню рисуется по своему типу.
Проверьте пункт ignore_external_cmd из шаблона
В шаблоне есть пункт ignore_external_cmd, и его bind — 19 символов, что превышает лимит 15. Если оставить как есть, генерация упадёт: bind 'ignore_external_cmd' ... имеет 19 символов, лимит 15. Либо удалите этот пункт, либо укоротите bind до ign_ext_cmd (как в реальных продуктах). Для базового шкафа его можно просто удалить.
Шаг 4. Соберите проект и проверьте генерацию¶
При сборке pre-hook сам поставит зависимости (один раз) и сгенерирует C++-файлы меню. Если menu.yaml не менялся — генерация пропускается (up-to-date).
Проверьте, что генерация прошла. В логе сборки появляется строка о генерации меню, а в папке src/menu/ — сгенерированные файлы:
src/menu/
├── menu.yaml # ваш файл (исходник)
├── menu_state.h/.cpp # объект menu со всеми параметрами
├── menu_bindings.* # доступ по bind + запись в NVS
├── menu_ids.h
└── menu_meta.h # и другие
Если сборка упала с сообщением про неизвестную role: — значит роль написана не из списка canonical_roles. Исправьте её и пересоберите. Файлы с пометкой autogen руками не редактируйте.
Шаг 5. Загрузите меню при старте¶
Подключите сгенерированное меню в src/main.cpp и загрузите его в setup() — до s_link.begin():
#include <menu_state.h> // объект menu со всеми параметрами
#include <menu_bindings.h> // menu_sync_state_to_cache, menu_apply_by_bind
menu.initDefaults(); // выставить значения по умолчанию из YAML
menu.loadFromNVS(); // сохранённые значения; при первом старте сохраняются дефолты
menu_sync_state_to_cache(); // значения — в кэш, из которого собирается публикуемое меню
После этого параметры доступны через глобальный объект menu:
Шаг 6. Меню на портале: публикация и приём изменений¶
Портал сам меню у устройства не читает: прошивка его публикует и применяет изменения, которые приходят обратно. Три части:
- публикация —
menu_buildFullJson()из ядра собирает JSON меню изmenu.yamlи текущих значений;devicePublisher()->publishConfigRaw()отправляет его на портал (MQTT-топикconfig) и в приложение по локальной сети; - когда — при выходе устройства в онлайн и по команде
get_config: портал присылает её, когда вы открываете меню устройства (шестерёнка на карточке); - изменение — портал присылает
setсidпункта и новым значениемval.menu_apply_by_bind()записывает значение вmenu, в NVS и в кэш, затем меню публикуется заново, и портал показывает подтверждённое значение.
Добавьте после заголовков:
#include <menu_commands.h> // menu_buildFullJson
#include <local_access/device_publisher.h> // publishConfigRaw
static bool s_menuPending = false; // публиковать меню из loop()
static void publishMenu() {
static char buf[MENU_FULL_JSON_BUF_SIZE];
const size_t len = menu_buildFullJson(buf, sizeof(buf));
if (len > 0) s_link.devicePublisher()->publishConfigRaw(buf, len);
}
static void applySet(JsonObjectConst data) {
const int id = data["id"] | -1;
float v = data["val"].is<bool>() ? (data["val"].as<bool>() ? 1.0f : 0.0f)
: data["val"].as<float>();
for (uint16_t i = 0; i < g_bindings_count; i++) {
if ((int)g_bindings[i].id != id) continue;
const MenuMeta& m = g_menu_meta[id];
if (v < m.min_val) v = m.min_val; // пределы из menu.yaml
if (v > m.max_val) v = m.max_val;
menu_apply_by_bind(g_bindings[i].bind, v); // menu + NVS + кэш
s_menuPending = true; // показать новое значение на портале
return;
}
}
В setup(), после s_link.begin():
s_link.onCommand("get_config", [](JsonObjectConst) { s_menuPending = true; });
s_link.onCommand("set", [](JsonObjectConst data) { applySet(data); });
В loop(), после s_link.loop():
static bool s_wasOnline = false;
const bool online = s_link.isOnline();
if (online && !s_wasOnline) s_menuPending = true; // только что вышли в онлайн
s_wasOnline = online;
if (s_menuPending) {
s_menuPending = false;
publishMenu();
}
Почему меню публикуется из loop()
Колбэки команд вызываются глубоко в сетевом обработчике. Сборка JSON меню там стоит много стека, поэтому колбэк только поднимает флаг, а публикует loop().
applySet() зажимает значение в min/max пункта из menu.yaml: входящему числу устройство вслепую не доверяет.
Полный src/main.cpp после этой главы¶
По сравнению с прошлой главой добавлены строки с пометкой // ← глава 6: загрузка меню, его публикация и приём изменений.
Что было — src/main.cpp после главы 5
#include <iDryer.h>
#include <Wire.h>
#include <math.h>
#include "Sht31ClimateSensor.h"
#include "demo_sensors.h" // показания без датчиков (-DDEMO_SENSORS=1)
static const iDryer::Config CFG = {
.deviceType = iDryer::DeviceType::Unknown, // своё устройство: карточку собирает манифест
.unitsCount = 1,
.hasAirTemp = true,
.hasAirHumidity = true,
.hasHeaterTemp = true,
.telemetryPeriodMs = 5000,
.statusPeriodMs = 10000,
.hardwareVersion = "1.0",
.firmwareVersion = "0.1.0",
.model = "DIY Storage Cabinet",
};
static iDryer::Link s_link(CFG);
static Sht31ClimateSensor s_climate(&Wire);
static bool s_climateOk = false;
static const int THERM_PIN = 2;
static const float SERIES_R = 4700.0f;
static const float NOMINAL_R = 100000.0f;
static const float NOMINAL_T = 25.0f;
static const float BETA = 3950.0f;
static float readHeaterTempC() {
int raw = analogRead(THERM_PIN);
float v = (float)raw / 4095.0f;
float r = SERIES_R * (1.0f - v) / v;
float tK = 1.0f / (1.0f / (NOMINAL_T + 273.15f) + logf(r / NOMINAL_R) / BETA);
return tK - 273.15f;
}
// Показания: датчики или, с -DDEMO_SENSORS=1, модель шкафа
static void readSensors() {
#ifdef DEMO_SENSORS
demoSensors(s_link.telemetry);
#else
if (s_climateOk) {
s_climate.tick(millis());
SensorReading r = s_climate.get();
if (r.ok) {
s_link.telemetry.airTempC[0] = r.temperature;
s_link.telemetry.airHumidityPct[0] = r.humidity;
}
}
s_link.telemetry.heaterTempC[0] = readHeaterTempC();
#endif
}
void setup() {
Serial.begin(115200);
Wire.begin(8, 9);
s_climateOk = s_climate.begin();
s_link.begin();
// Устройство отвязали на портале: стереть секрет, ждать новой привязки.
s_link.onCommand("revoke", [](JsonObjectConst) { s_link.handleRevoke(); });
}
void loop() {
s_link.loop();
readSensors();
}
#include <iDryer.h>
#include <Wire.h>
#include <math.h>
#include "Sht31ClimateSensor.h"
#include "demo_sensors.h" // показания без датчиков (-DDEMO_SENSORS=1)
#include <menu_state.h> // ← глава 6: параметры (menu.target_temp …)
#include <menu_bindings.h> // ← глава 6: menu_apply_by_bind
#include <menu_commands.h> // ← глава 6: menu_buildFullJson
#include <local_access/device_publisher.h> // ← глава 6: publishConfigRaw
static const iDryer::Config CFG = {
.deviceType = iDryer::DeviceType::Unknown, // своё устройство: карточку собирает манифест
.unitsCount = 1,
.hasAirTemp = true,
.hasAirHumidity = true,
.hasHeaterTemp = true,
.telemetryPeriodMs = 5000,
.statusPeriodMs = 10000,
.hardwareVersion = "1.0",
.firmwareVersion = "0.1.0",
.model = "DIY Storage Cabinet",
};
static iDryer::Link s_link(CFG);
static Sht31ClimateSensor s_climate(&Wire);
static bool s_climateOk = false;
static const int THERM_PIN = 2;
static const float SERIES_R = 4700.0f;
static const float NOMINAL_R = 100000.0f;
static const float NOMINAL_T = 25.0f;
static const float BETA = 3950.0f;
static float readHeaterTempC() {
int raw = analogRead(THERM_PIN);
float v = (float)raw / 4095.0f;
float r = SERIES_R * (1.0f - v) / v;
float tK = 1.0f / (1.0f / (NOMINAL_T + 273.15f) + logf(r / NOMINAL_R) / BETA);
return tK - 273.15f;
}
// Показания: датчики или, с -DDEMO_SENSORS=1, модель шкафа
static void readSensors() {
#ifdef DEMO_SENSORS
demoSensors(s_link.telemetry);
#else
if (s_climateOk) {
s_climate.tick(millis());
SensorReading r = s_climate.get();
if (r.ok) {
s_link.telemetry.airTempC[0] = r.temperature;
s_link.telemetry.airHumidityPct[0] = r.humidity;
}
}
s_link.telemetry.heaterTempC[0] = readHeaterTempC();
#endif
}
// ← глава 6: меню на портале
static bool s_menuPending = false;
static void publishMenu() {
static char buf[MENU_FULL_JSON_BUF_SIZE];
const size_t len = menu_buildFullJson(buf, sizeof(buf));
if (len > 0) s_link.devicePublisher()->publishConfigRaw(buf, len);
}
static void applySet(JsonObjectConst data) {
const int id = data["id"] | -1;
float v = data["val"].is<bool>() ? (data["val"].as<bool>() ? 1.0f : 0.0f)
: data["val"].as<float>();
for (uint16_t i = 0; i < g_bindings_count; i++) {
if ((int)g_bindings[i].id != id) continue;
const MenuMeta& m = g_menu_meta[id];
if (v < m.min_val) v = m.min_val;
if (v > m.max_val) v = m.max_val;
menu_apply_by_bind(g_bindings[i].bind, v);
s_menuPending = true;
return;
}
}
void setup() {
Serial.begin(115200);
Wire.begin(8, 9);
s_climateOk = s_climate.begin();
menu.initDefaults(); // ← глава 6
menu.loadFromNVS(); // ← глава 6
menu_sync_state_to_cache(); // ← глава 6
s_link.begin();
// Устройство отвязали на портале: стереть секрет, ждать новой привязки.
s_link.onCommand("revoke", [](JsonObjectConst) { s_link.handleRevoke(); });
s_link.onCommand("get_config", [](JsonObjectConst) { s_menuPending = true; }); // ← глава 6
s_link.onCommand("set", [](JsonObjectConst data) { applySet(data); }); // ← глава 6
}
void loop() {
s_link.loop();
// ← глава 6: публикуем меню при выходе в онлайн и по запросу
static bool s_wasOnline = false;
const bool online = s_link.isOnline();
if (online && !s_wasOnline) s_menuPending = true;
s_wasOnline = online;
if (s_menuPending) {
s_menuPending = false;
publishMenu();
}
readSensors();
}
Проверка результата¶

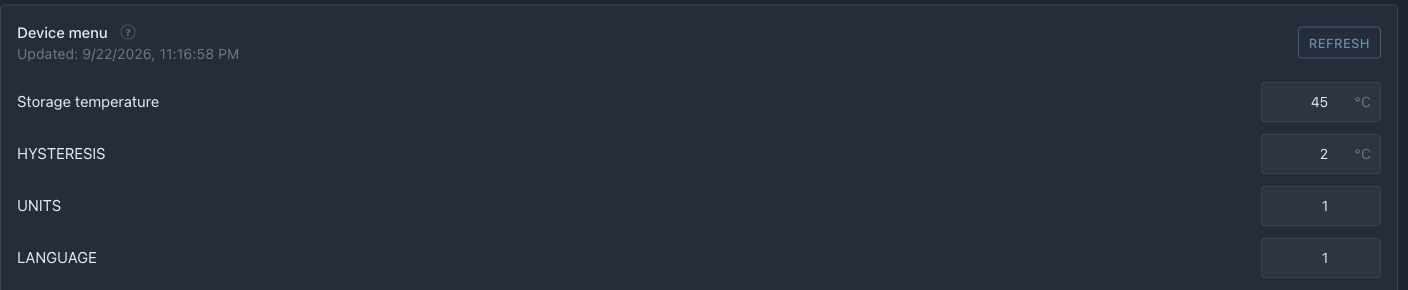

Меню пришло с устройства: температура хранения и гистерезис с их пределами. Значение можно поменять прямо здесь — устройство примет его, сохранит и пришлёт меню заново.
После прошивки:
- шестерёнка на карточке устройства открывает страницу устройства с меню: целевая температура (портал подписывает её по роли — «Температура хранения») и HYSTERESIS;
- измените там значение — устройство примет его, сохранит в NVS и заново опубликует меню, а портал покажет подтверждённое значение;
- после перезагрузки устройство публикует сохранённые значения;
- внутренние параметры (гистерезис) доступны в коде через
menu.
Что дальше¶
Настройки описаны и хранятся. Теперь свяжем их с железом в Управлении нагревом: нагреватель держит целевую температуру, вентилятор включается по порогу.
