Прошивка

Коммутация:

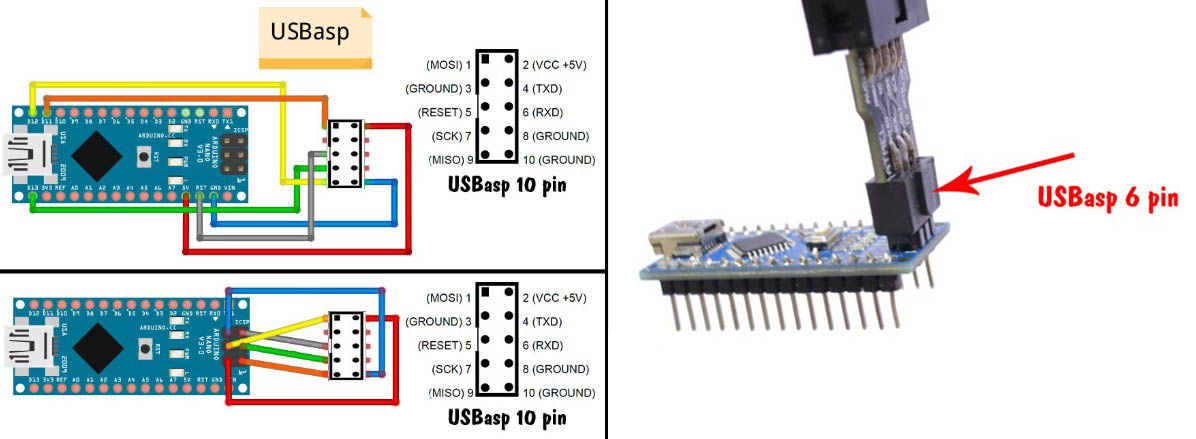

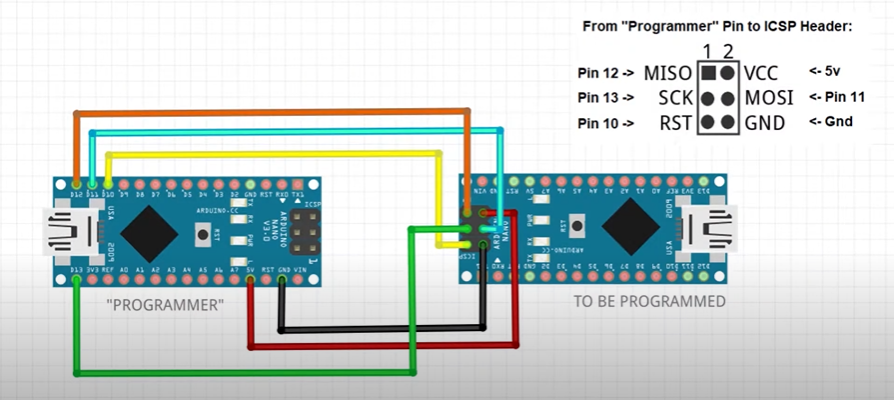

Соедините Arduino Nano с программатором USBASP (ArduinoISP не тестировалось с существующими секциями platfornio.ini, необходимо писать самостоятельно)

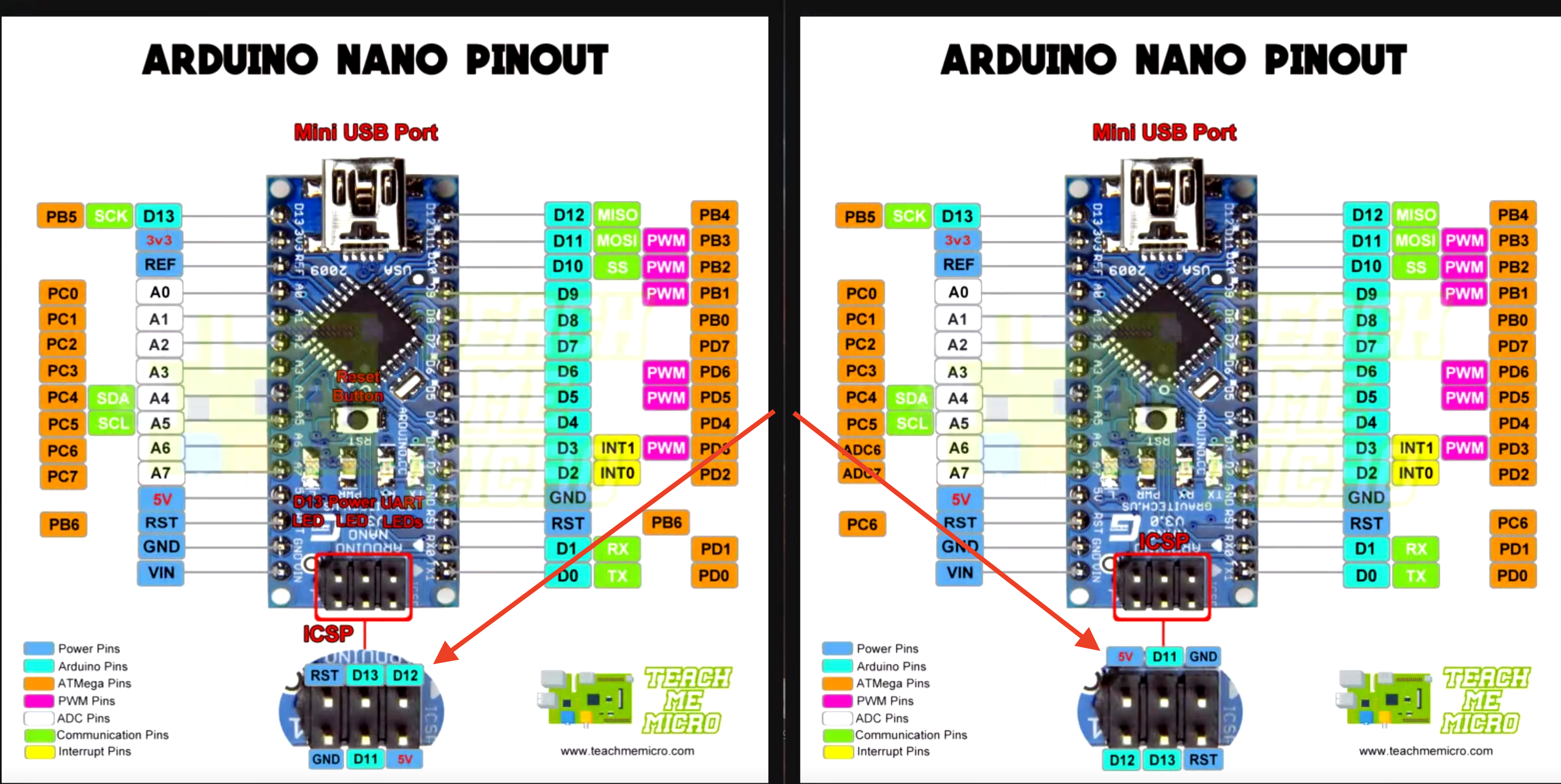

Обратите внимание, что цоколевка разъемов может отличаться

Компиляция и прошивка:

configuration.h

В файле configuration.h сконфигурируйте прошивку.

Ошибки при компиляции

Если при компиляции возникают ошибки указывающие на несоответсвие размера прошивки размеру памяти МК чаще всего помогает последовательный ввод команд

pio update
pio pkg update

Выбор количества модулей весов¶

2 модуля3 модуля4 модуля

#define SCALES_MODULE_NUM 2

#define SCALES_MODULE_NUM 3

#define SCALES_MODULE_NUM 4

1. Прошивка ядра MiniCore¶

Потребуется программатор USBASP

2.1 смена фьюзов

Atmega328PAtmega328PB

pio run -e fuses -t fuses

pio run -e fuses -t fuses

2.2 прошивка EEPROM¶

Atmega328PAtmega328PB

pio run -e EEP -t uploadeep

pio run -e EEPPB -t uploadeep

Прошивка микроконтроллера¶

Atmega328PAtmega328PB

pio run -e EEP -t upload

pio run -e EEPPB -t upload

Автопид (Pid calibrate)¶

Выполняется при необходимости

Производится в два этапа: В configuration.h устанавливается

 #define AUTOPID_RUN 1
 #define SCALES_MODULE_NUM X (X = количество весов)

Прошить МК После прошивки начнется автоматическая настройдка PID, по окончании на экране появится надпись "Прошей часть 2" сменить на #define AUTOPID_RUN 0 и прошить МК

Прошивка теста кулера¶

Выполняется при необходимости

В configuration.h раскомментировать

// #define PWM_TEST

Прошить МК Начнется тест кулера на всех доступных частотах с заполнением ШИМ 100-10% и выводом режима работы на экран. По окончании теста, ориентируясь на свои предпочтения по уровню шума и качеству работы кулера установить в configuration.h

#define PWM_11_FREQUENCY

желаемую частоту, закомментировать

#define PWM_TEST

прошить МК

Ошибки при старте

Если после прошивки и в процессе эксплуатации на экране появятся ошибки, обратитесь к файлу configuration.h

Учебное видео¶

Ссылки к видео:

VS Code

Драйвер

Прошивка
