Заслонка¶
(первородная заслонка)
Финальный вариант¶
Финальный вариант заслонки проветривания камеры. Данная модель рассчитана на толщину стенки сушилки 30мм. Но меняя толщину детали Диффузор можно подогнать под любой корпус. Монтаж упрощен - нужно вырезать сквозное шестигранное отверстие. Диффузор печатается с минимальным заполнением, что даёт хорошую теплоизоляцию.
CAD файлы от @gungrel

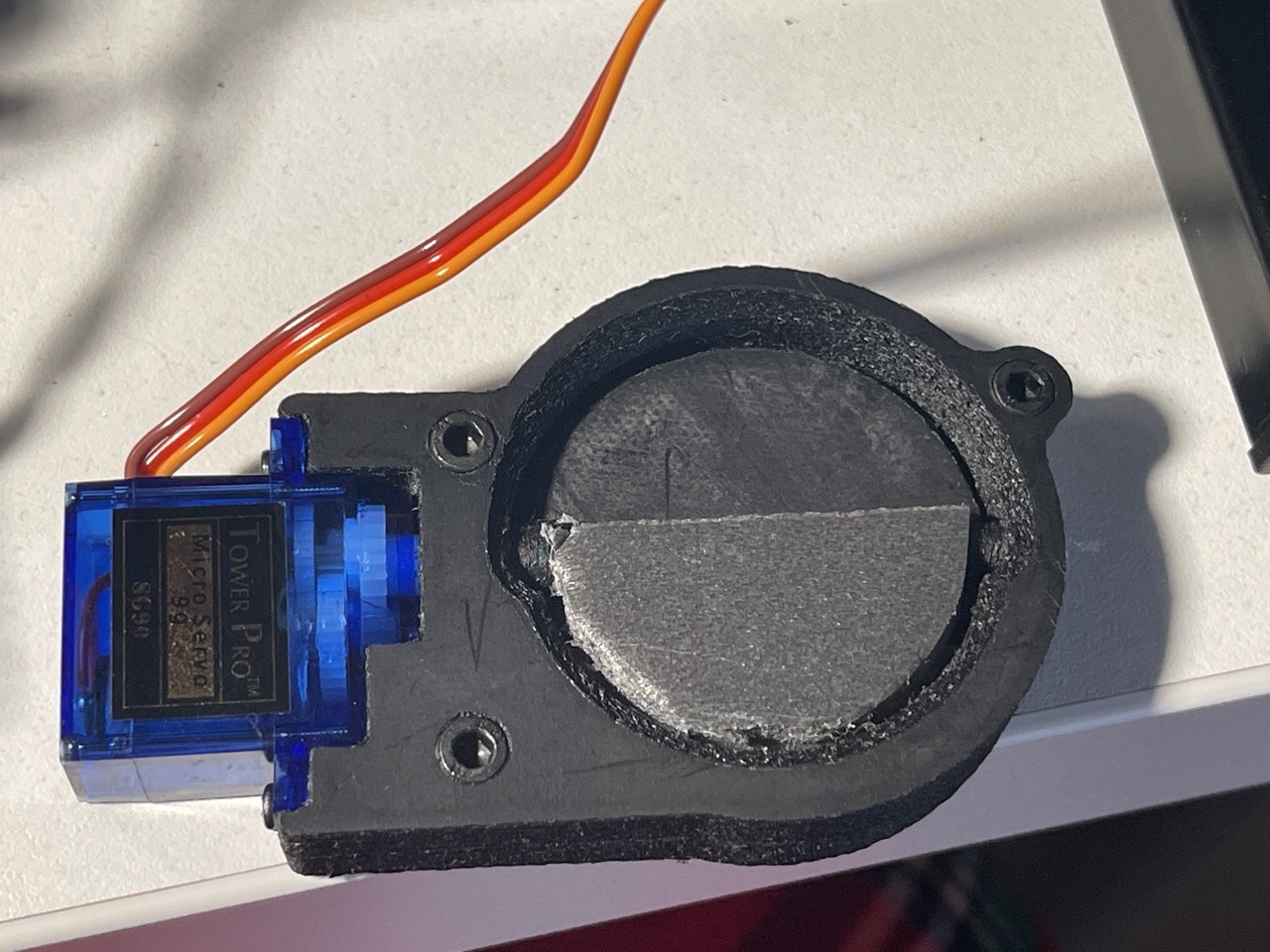

Старый вариант¶
предназначена для регулярного проветривания камеры
Потребуется покупка сервопривода SG90 9g
CAD файлы от @gungrel
air damper.stp - air damper.stp
Файлы для печати
air_damper_back.stl - air_damper_back.stl
air_damper_diffuser.stl - air_damper_diffuser.stl
air_damper_flap.stl - air_damper_flap.stl
air_damper_front.stl - air_damper_front.stl
